PD340 - Pautas para la selección de transmisor

Selección de transmisor

Al seleccionar el tamaño del medidor tenga en cuenta las pautas siguientes:

– Como regla general, un transmisor de flujo con una dimensión de tuberías de igualdad con el resto del sistema de tuberías debe ser seleccionado.

– Nunca sobrepase el caudal máximo del transmisor (ver abajo).

– Si la exactitud óptima es de interés primordial, el más pequeño posible transmisor debe ser elegido, con atención de que el caudal máximo no debe sobrepasarse en ningún caso.

– Para mejorar aún la precisión, especialmente a caudales muy bajos, la Función de lineariziación debe ser activado. Por favor, consulte el manual para más detalles.

– Si la sección de medición elegida es menor que la tubería de la instalación, las piezas de conexión deben ser reducidas en una forma cónica.

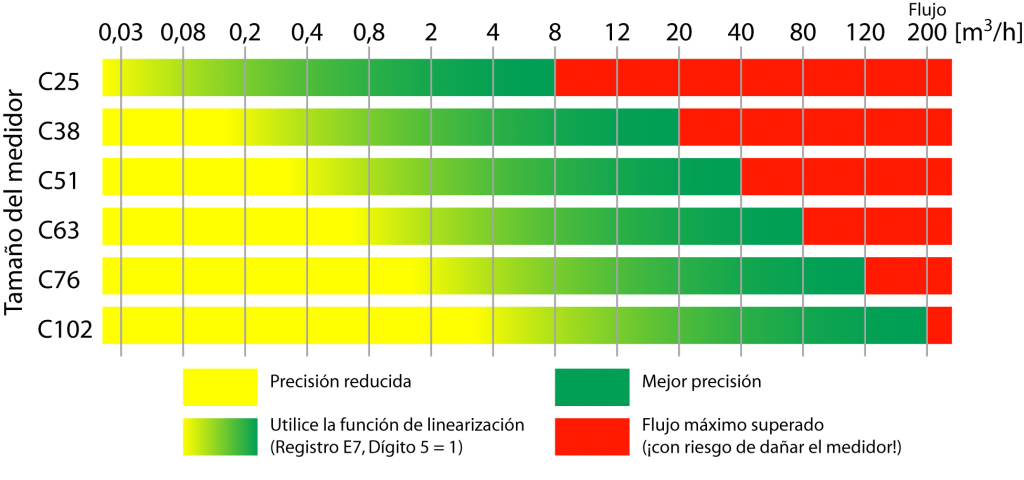

Tamaños de transmisor

TAMAÑO DE MEDIDORTAMAÑO DE TUBERÍACAUDAL MÁX.PESO
C 251″ – (25 mm)8 m3/h5 kg
C 381 ½” – (38 mm)20 m3/h5 kg
C 512″ – (51 mm)40 m3/h5 kg
C 632½” – (63 mm)80 m3/h5 kg
C 763″ – (76 mm)120 m3/h5 kg
C 1024″ – (102 mm)200 m3/h10,5 kg
